HIAB 550 specialist?

[Anders Ason]

Nu behövs det kunskap och konsultation om detta ventilpaket Monsun, HIAB KGDDD-13.
(Enl. HIAB har detta ventilpaket aldrig suttit på en 550 och jag har nästan aldrig sett något annat än just den typen!)

Tog bort paketet för över ett år sedan, märkte då upp reglarna med minibuntband och skulle ta en bild.
Nu när jag började jobba med det så letade jag också efter bilden, men... förm. blev den aldrig tagen?

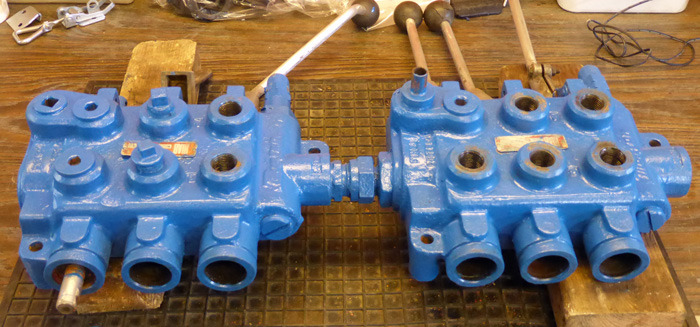

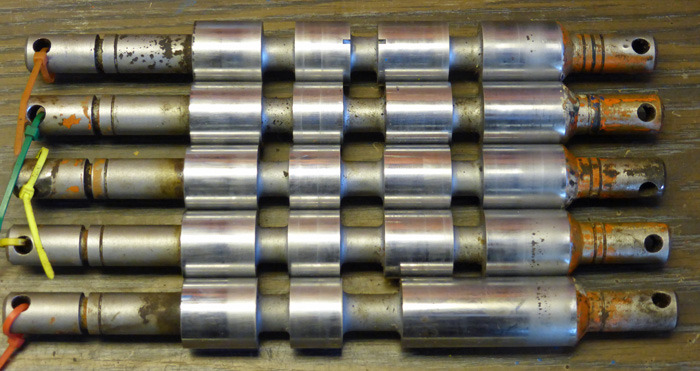

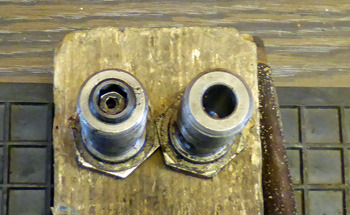

Så här ser det ut numera och nya delar har skaffats från lite olika håll. Men i vilken kanal ska resp. stång sitta? Två stänger avviker, en med en längre plung och en med fyra frästa spår i, två på varje sida. Något som jag inte lade märke till vid demonteringen (mycket skitigt!) var att två banjoskruvar var försedda med en strypning. Ska båda sitta på samma ventil (mest troligt) eller på olika ställen? Rimligaste kan väl vara svängen eller stickan?

Kontaktytorna för kopparbrickorna ska rengöras.

ventilpaket monsun1.jpg (122.57 KiB) Visad 7924 gånger




[Bo Abrahamsson]

Nu behövs det kunskap och konsultation om detta ventilpaket Monsun, HIAB KGDDD-13.
(Enl. HIAB har detta ventilpaket aldrig suttit på en 550 och jag har nästan aldrig sett något annat än just den typen!)

Tog bort paketet för över ett år sedan, märkte då upp reglarna med minibuntband och skulle ta en bild.
Nu när jag började jobba med det så letade jag också efter bilden, men... förm. blev den aldrig tagen?

Så här ser det ut numera och nya delar har skaffats från lite olika håll. Men i vilken kanal ska resp. stång sitta? Två stänger avviker, en med en längre plung och en med fyra frästa spår i, två på varje sida. Något som jag inte lade märke till vid demonteringen (mycket skitigt!) var att två banjoskruvar var försedda med en strypning. Ska båda sitta på samma ventil (mest troligt) eller på olika ställen? Rimligaste kan väl vara svängen eller stickan?

ventilpaket monsun1.jpg




Den med längre plung borde vara till bommen för den är väl enkelverkande, strypningarna tror jag är till svängen.
Hälsn. Bosse.

[Anders Ason]

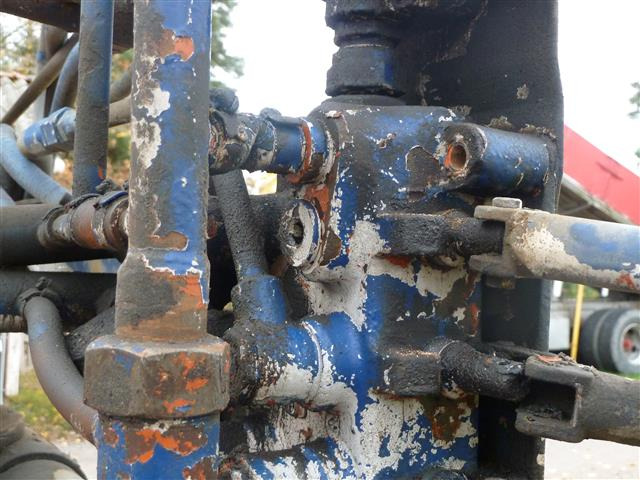

Tack, det är ett rimligt antagande jag också funderat lite över. Den tredje ventilen underifrån (överst på bilden) har enbart en anslutning.

P1020057 (Small).JPG (106.16 KiB) Visad 7890 gånger

Den översta här med. Ska kolla alla slangar och rör o se vart de går.


Strypningar på svängen verkar nog mest sannolikt och den ventilen går även till stödbenen.

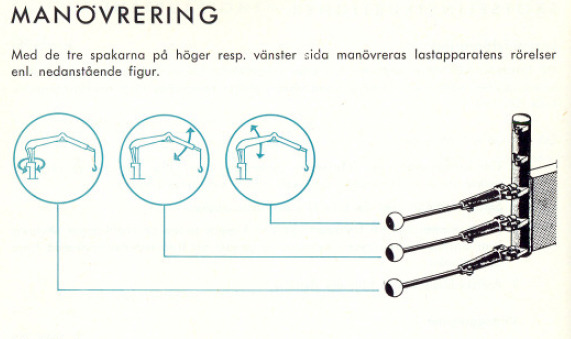

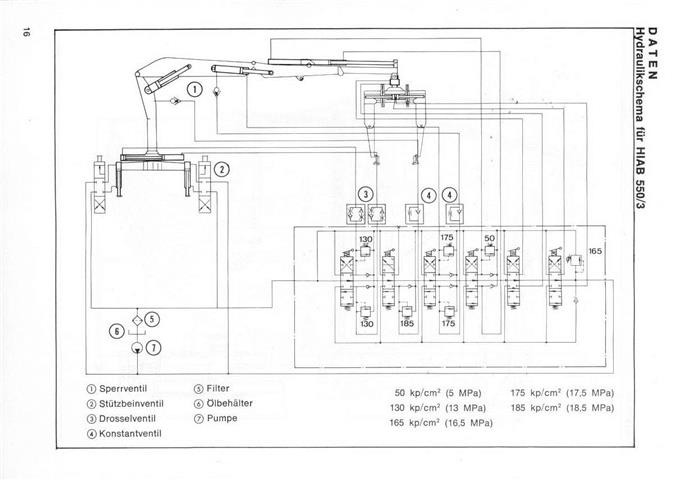

chema (Small).jpg (57.33 KiB) Visad 7890 gånger

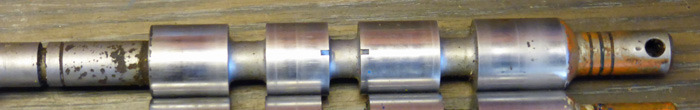

men, de urfrästa spåren (de små i mitten), de borde ju ha någon funktion:


[Anders Ason]

Lyfter denna gamla tråd igen då problemet inte är löst och att det kommit in många nya medlemmar med kanske ny gammal kunskap.
Någon som kan det här?
